简介：
HNDTB型德尔塔巴流量计是华能仪表研发技术人员在不断的开发研究中运用新型差压式原理和插入式的安装方式设计而成的一款新型流量传感器，德尔塔巴流量计是一种特殊型的流量节流装置，以差压的形式进行输出，传感器通过探头进行取压，探头前后分布着两排不均匀的引压孔，最大的引压孔直径有20毫米，最小的有8毫米，流体的流速经过管道再经过两排的引压孔而形成差压，即可计算出流体的质量流量和体积流量。
技术参数：
1、通径范围：15~100mm
2、适用介质：气体、液体或蒸汽
3、压力范围：0~69MPa
4、安装方式：与管道直接焊接、法兰连接、螺纹连接
5、各种许可：Eex隔爆，高压通过压力设备检测
6、精度指标：优于读数的1%，重复性为0.1%
7、量程比：大于30：1，双向测量
8、温度范围：-200℃~1240℃

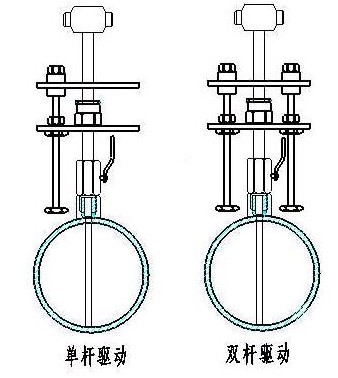

结构形式：
HNDTB型德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
优点：
HNDTB型德尔塔巴流量计的传感器是插入式工作方式，具备安装方便、简单等特点。对于大多数的通径只是在管路中开一小孔。孔径为28毫米，然后将探头导管与管道进行焊接，就基本完成了现场安装，工作量是安装孔板的40%。据多年安装经验，开孔需要5分钟，焊接探头套管20分钟，插入固定探头10分钟，安装三阀组5分钟，装差压变送器10分钟，接线10分钟，整个过程大约只需60分钟。对于烟气测量或者带有颗粒的气体/液体测量，堵的问题是大多数用户关心的问题。若介质中尘埃不大于130mg/m3, 对于德尔塔巴的探头不需要进行任何维护和吹扫。从流体力学角度出发，在流体中的任何形状的楔物，在前端会出现流体堆积，使压力增高，在楔后压力减小，在运动中的尘埃无论高压有多大，低压有多小，都会有可能进入楔中的孔。在流体静止时，由于布朗运动，尘埃更会进入楔内孔里。所以问题不在于压力高低，也不于任种截面，而在于如何能让这些尘埃出来，不堆积。无疑，定时吹扫是一个解决方案。
工作原理：
HNDTB型德尔塔巴流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
1、探头截面形状：威力巴为子弹头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。
2、探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。因此，在相同管径和流速条件下，德尔塔巴探头产生的差压，较威力巴探头的要大一些，约大20%—40%。这是德尔塔巴流量计的显著优点。
